着脱アダプター KMA-A型

RoHS適合品
有り
● KLPD-G型、KLM型等の長形オイルゲージに
  着脱アダプターを取り付けると、オイルゲージの着脱により、
      バルブの開閉を自動で行えるため、オイルゲージの交換や
             メンテナンス時の油抜きの手間を省略できます。
● 金属製長形オイルゲージKLM型、KLM-F型、KLM-S型
     に合わせて、真鍮製、鉄製、ステンレス製をご用意致しております。
                (真鍮製、鉄製は、クロムメッキ仕上げ)
● 3、4、6号に対してはM12、12号に対しては
                    M8の取付ボルトを使用致します。

タイプB

KMA-A型

タイプA

オプション

● 標準品は、Gネジですが、3号、4号、6号の真鍮製、ステンレス製に関してはRネジもご用意致しております(※寸法表参照)。
● KMA-A型はKLM型、KLPD型以外にもKLP型、KLA型等にも適用できます。

【アダプター付きオイルゲージ標準品一覧】
真鍮製・・・KLM-VA型KLM-AVA型
鉄製・・・KLM-FVA型KLM-FAVA型
ステンレス製・・・KLM-SVA型KLM-SAVA型
樹脂製・・・KLPD-GVA型

注意事項

※ アダプターを取り付ける時に、シールテープをネジ部に巻く場合は、本体の弁パッキン面に触れないようにしてください。
※ オイルゲージの着脱については、取扱説明書を参照してください。
※ KMAアダプターに使用するオイルゲージは3、4、6号に対してはM12、12号に対してはM8の取付ボルト以外は取り付けられません。

詳細は、お問合せください。

図面・寸法表

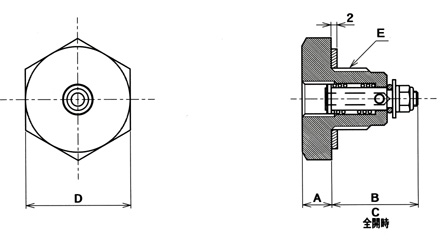

図面表

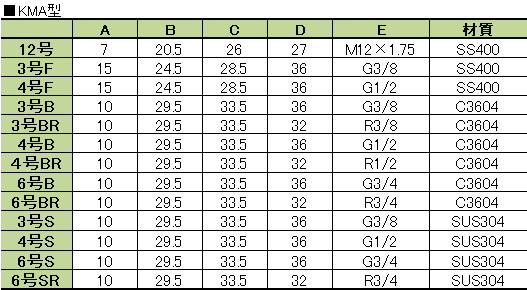

寸法表
