金属製ネジ付オイルゲージ　KIM-AR型

在庫
製品

耐熱
135℃

耐圧
0.5
MPa

耐薬品性

RoHS適合品

● 従来の金属製ねじ込み式オイルゲージの廉価版です。
● レンズは耐熱強化ガラス、パッキンにはフッ素ゴムを使用しております。
● 耐圧は０．５ＭＰａ相当、耐熱は１３５℃です。
● コンパクトで狭い場所でも簡単に取り付けできます。

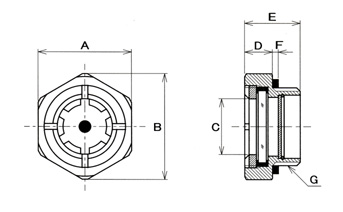

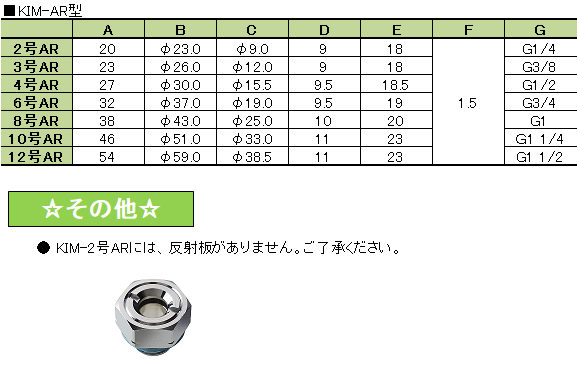

KIM-AR型

オプション

● レンズに耐圧強化ガラスを使用した耐圧仕様も作製可能です（ＫＩＭ－２号ＡＲ、３号ＡＲを除く）。
この場合、耐圧は２ＭＰａ相当、耐熱は１３５℃です。
● 取付パッキンはノンアスベストの平パッキンですが、テフロンパッキンに変更可能です。

● 耐熱、耐薬品がさらに必要な場合は、ステンレス製のＫＩＭ－ＡＲＳ型をご利用ください。

注意事項

※ 丸型オイルゲージの場合には、油面がオイルゲージより下になっても、表面張力で残油がゲージ内に残って見えることがあります。このような時には、赤丸反射板を使用し、油面が赤丸の位置にきた時点で、オイルを補給して下さい。
※ ２号には反射板は、ありません。
※ 苛性ソーダ等、アルカリ性の液体に使用する場合はお問い合わせください。
※ 取り付けボルトの締め付けトルクは、サイズによって異なります。
　２号・・・約　７～８Ｎ・ｍ
　４号・・・約　８～１０Ｎ・ｍ
　６号・・・約１０～１２Ｎ・ｍ
　８号・・・約１２～１５Ｎ・ｍ
　１０、１２号・・・約１３～１５Ｎ・ｍ
※振動の特に激しい機械に取り付ける場合、ネジ部にシールテープを巻いて使用する方が、戻る心配がありません。

詳細は、お問合せください。
