金属製ネジ付きオイルゲージ KIM型

在庫
製品

耐熱
135℃
耐圧
0.5
MPa
耐薬品性
RoHS適合品
● 真鍮にクロムメッキを施した金属製のねじ込み式オイルゲージです。
● レンズは耐熱強化ガラス、パッキンにはフッ素ゴムを使用しております。
● 耐圧は0.5MPa相当、耐熱は135℃です。
● コンパクトで狭い場所でも簡単に取り付けできます。

タイプB

KIM型

タイプA

オプション

● レンズに耐圧強化ガラスを使用した耐圧仕様も作製可能です。この場合、耐圧は2MPa相当、耐熱は135℃です。
● 取付パッキンはノンアスベストの平パッキンですが、テフロンパッキンに変更可能です。また、Oリング仕様のKIM型もご用意しております。
KIM-3号Oリング仕様が新発売!!(2016年6月)

● 耐熱、耐薬品がさらに必要な場合は、ステンレス製のKIM-ARS型をご利用ください。

注意事項

※ 丸型オイルゲージの場合には、油面がオイルゲージより下になっても、表面張力で残油がゲージ内に残って見えることがあります。このような時には、赤丸反射板を使用し、油面が赤丸の位置にきた時点で、オイルを補給して下さい。
※ 苛性ソーダ等、アルカリ性の液体に使用する場合はお問い合わせください。
※ 取り付けボルトの締め付けトルクは、サイズによって異なります。
 4号・・・約 8~10N・m
 6号・・・約10~12N・m
 8号・・・約12~15N・m
※振動の特に激しい機械に取り付ける場合、ネジ部にシールテープを巻いて使用する方が、戻る心配がありません。

詳細は、お問合せください。

図面・寸法表

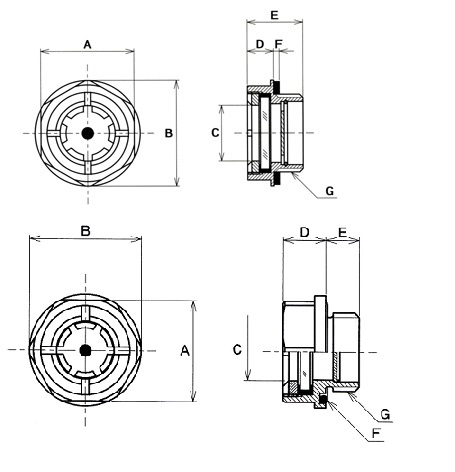

図面表

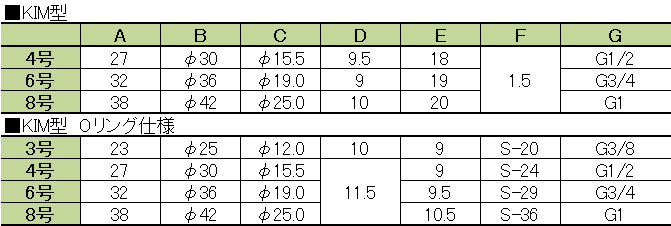

寸法表
