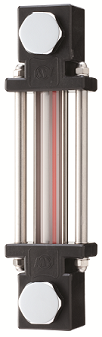

ガラスパイプ式オイルゲージDXタイプ KLPD-G型

耐熱
135℃
耐圧
1.5
MPa
耐薬品性
RoHS適合品
● 金属製オイルゲージに匹敵する耐圧、耐熱、耐薬品性を
     もつオイルゲージです。しかも、金属製と比べ、安価です。
● 本体に特殊合成樹脂、ゲージ管にパイレックスガラスを
        使用しておりますので、130℃の温度に耐えます。
● 本体は小型と標準型の2種類準備しております。

KLPD-G型(小型)

タイプC

タイプB

KLPD-G型

タイプA

オプション

● 取付ボルトの材質は真鍮(C3604)が標準ですが、ステンレスボルト(SUS304)も用意しております。
   (本体小型はSS400製が標準となります。)
● 使用条件に合わせて、パッキンやゲージ管を変更することができます。
● 標準型、本体小型共に温度計を付けることも可能です(KLPD-GT型KLPD-GTS型)。
● 標準型は、バルブ(M10、M12のボルトのみ対応)を付けることも可能です(KLPD-GV型)。
● また、バルブ・アダプターを取り付けることも可能です(KLPD-GVA型)。

注意事項

※ 本体は酸に弱いことがあります。有機酸類、塩酸、硫酸等に使用される際はご注意ください。
※ 取り付けボルトを締め付ける時、Oリングの位置がズレたり、ネジに食い込んだり、捩れたりすると、油漏れの原因になります。ご注意ください。
※ 取り付けボルトの締め付けトルクは、約2~3N・mです。

詳細は、お問合せください。

図面・寸法表

図面表


寸法表
