パイプ式L型オイルゲージ KLPC-L型

RoHS適合品
● 標準タイプのパイプ式オイルゲージのL型タイプです。
  一般オイル向けの製品となります。
● 透視角が大きく、側面からも液面が確認できます。
● パイプの長さを自由に決めることができます。

タイプB

KLPC-L型

タイプA

オプション

● フロートは黒色が標準ですが、赤色も用意しています。
赤色のフロートやフロート無しをご希望される際はお申し出ください。 (フロート赤色は耐熱性が90℃となります。)
● ご使用条件に合わせた、ボルト、パッキン、ゲージ管などの仕様変更が可能です。標準的な仕様変更品として、以下のものがございます。
1)KLPC-SL型・・・水、温水向け
   KLPC-PS型のL型タイプになりますので、仕様に関してはそちらもご参照ください。
2)KLPC-FL型・・・耐熱、耐薬品タイプ
   KLPC-PFA型のL型タイプになりますので、仕様に関してはそちらもご参照ください。
3)KLPC-AL型
   ゲージ管がアクリルである以外はKLPC-SL型と同じ仕様です。

KLPC-L型 本体小型が新発売!!(2016年7月)
     本体小型は、KLPC-SL型も製作可能です。

注意事項

※ 取り付け後、フロートの状態を確認してください。
※ 締め付けトルク(4~6N・m)の管理を十分行ってください。締め付けすぎると本体(樹脂)に亀裂が入ったり、変形により油漏れ起こす場合がありますのでご注意ください。
※ 中間ガイドの取り付けネジが缶体と干渉する場合は、シールテープ又はシール剤によりネジ部からの油漏れを防止して下さい。
※ L型オイルゲージは、揮発性の高い液体には推奨できません。

詳細は、お問合せください。

図面・寸法表

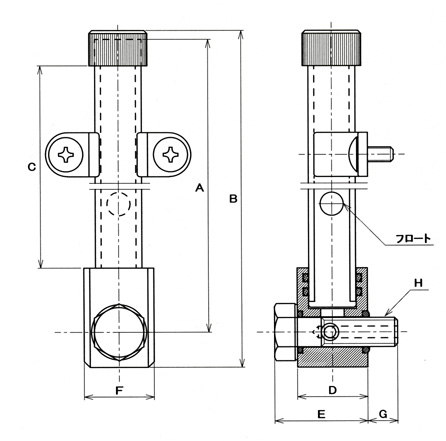

図面表

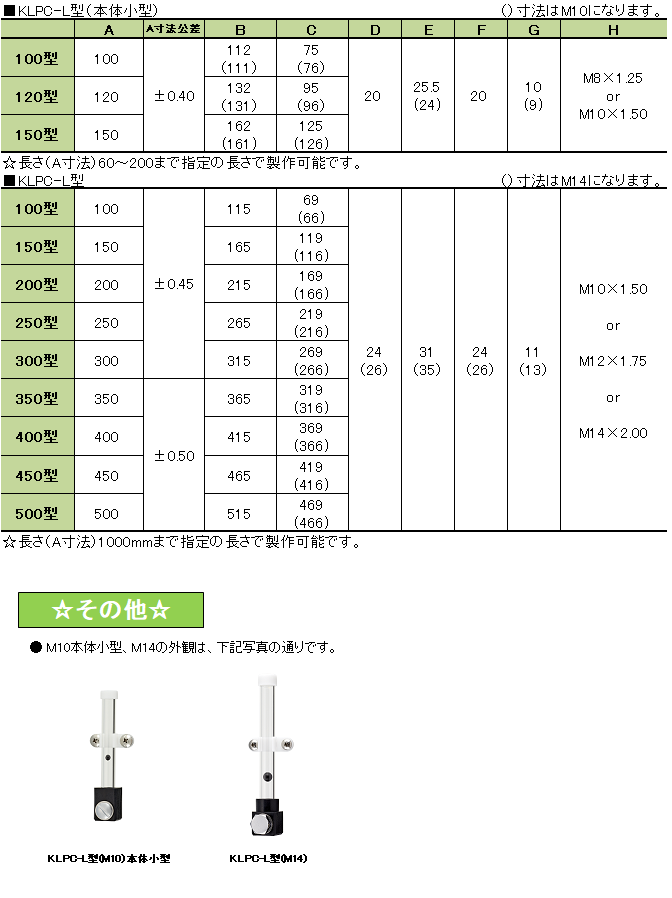

寸法表
