金属製標準型オイルゲージ KLM型、KLM-M型(本体小型)

耐熱
150℃
耐圧
1.5~2MPa
耐薬品性
RoHS適合品
● 金属製オイルゲージの標準型です。
● 本体は真鍮にクロームメッキ仕上げ、
    ゲージ管はPYREXガラス、パッキンはフッ素ゴムが標準です。
● 耐熱は150℃、耐圧は1.5MPa~2.0MPaです。
● 長さ400mm以上には、中間受が付いています。
● 取付ピッチを自由に指定することができます。

KLM-M型

タイプC

タイプB

KLM型

タイプA

オプション

【KLM型、KLM-M型共通】
温度計付きにすることもできます(KLM-T型)。
● 使用条件に合わせて、パッキン、ゲージ管などの変更も可能です。

【KLM型のみ】
● 取付ピッチ1000mm以上をご要望の場合は、接続ジョイントを用いたKLM型ロングタイプをご利用ください。
● 本体に油抜き用のPコックドレンを取り付けることができます(KLM-K型KLM-D型)。
※ロングタイプ、Pコック付、ドレン付オイルゲージは、RoHS非対応です。ご了承ください。
バルブ付きにすることもできます(KLM-V型 )。
オートバルブ付きにすることもできます(KLM-AV型)。
アダプター付きにすることもできます(KLM-A型こちらをご参照ください)。
  ※アダプターのみの装着も可能ですが、標準仕様はバルブ・アダプター付き(KLM-VA型となります。

注意事項

詳細は、お問合せください。

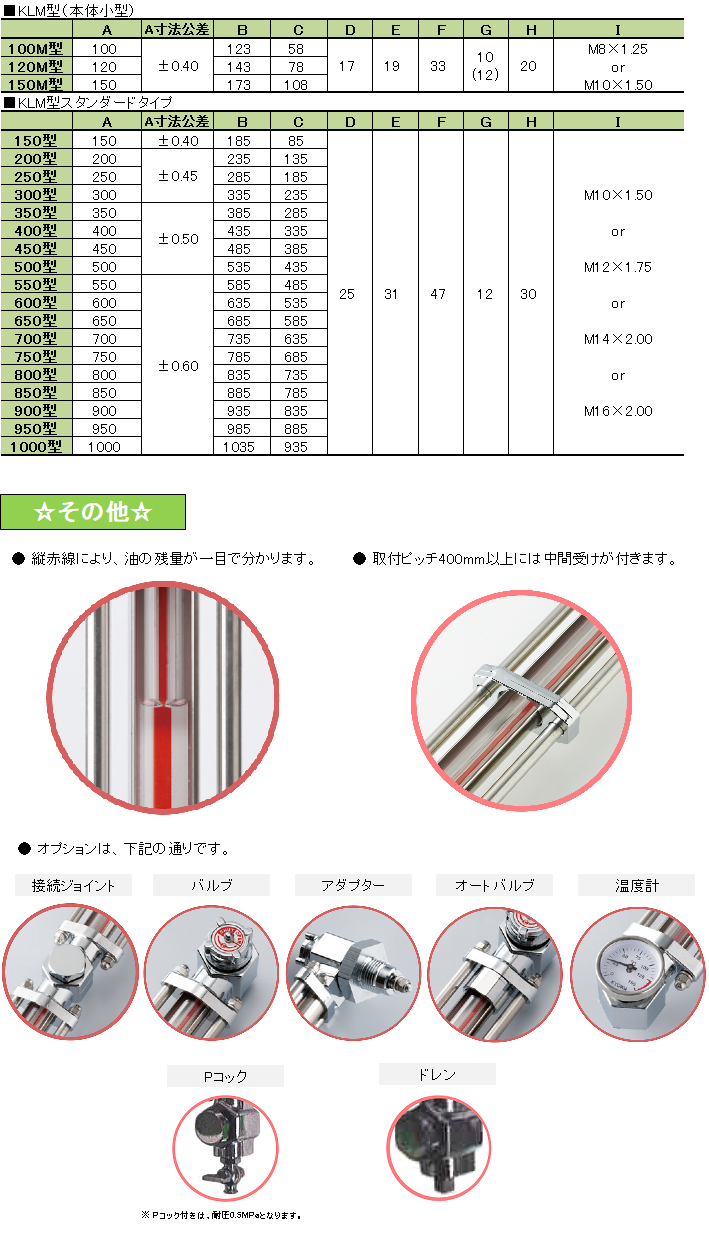

図面・寸法表

図面表


寸法表
